10/100 Base TX RJ45接口是常用的以太网接口，支持10兆和100兆自适应的网络连接速度，常见的RJ45接口有两类：用于以太网网卡、路由器以太网接口等的DTE类型，还有用于交换机等的DCE类型。DTE我们可以称做“数据终端设备”，DCE我们可以称做“数据通信设备”。从某种意义来说，DTE设备称为“主动通信设备”，DCE设备称为“被动通信设备”。当两个类型一样的设备使用RJ45接口连接通信时，必须使用交叉线连接。这个可以从如下的RJ45 DTE类型引脚定义和RJ45 DCE类型引脚定义来说明：

　　RJ45接口DTE类型引脚定义

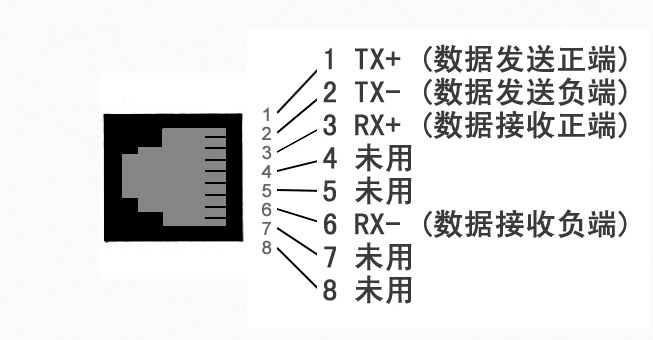

　　RJ45接口DCE类型引脚定义
　　从上图中我们可以看出，如果两DTE类型接口（或DCE类型接口）相连不交叉相连引脚的话，对触的引脚都是数据接收（发送）引脚，势必通信将不能进行。
另外需要说明：一些DCE类型设备会和对端自动协商，此时连接用交叉线或平行线均可
